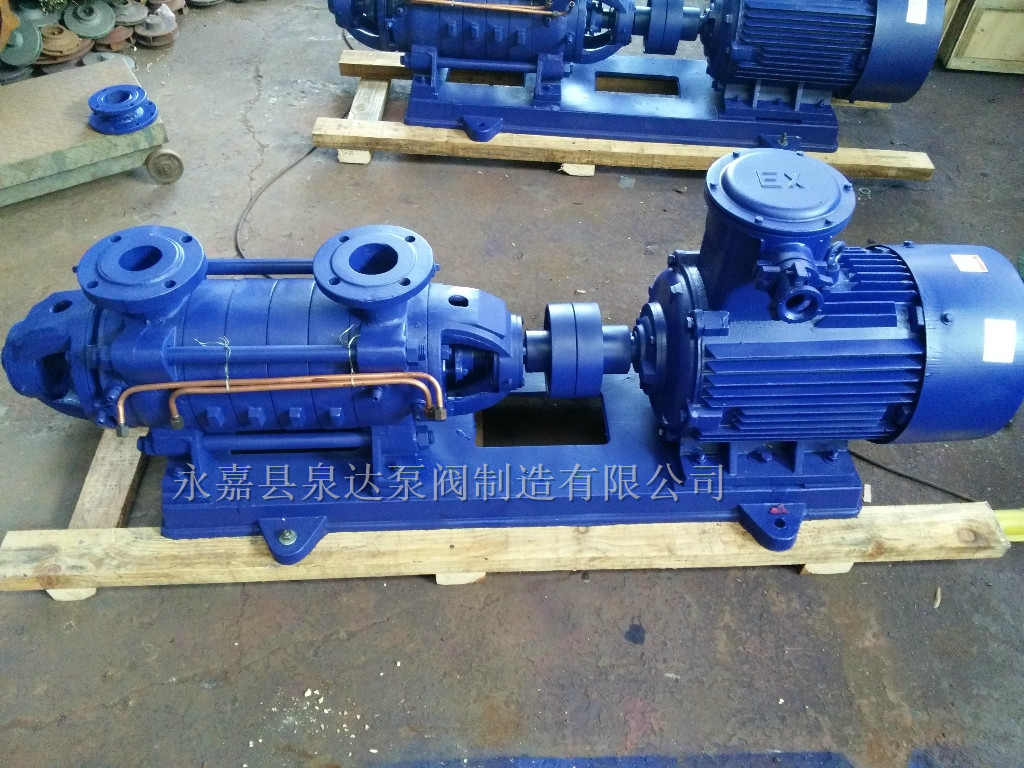

D臥式多級離心泵適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于小型鍋爐給水。
該款臥式多級離心泵產品優點
1、水力模型先進，效率高，性能范圍廣。
2、運行平穩，噪音低。
3、軸封采用軟填料密封或機械密封，密封安全可靠、結構簡單，維修方便快捷。
4、軸為全封結構，確保了不與介質接觸，不銹蝕，使用壽命長。
D臥式多級離心泵結構說明
為多級分段式，其吸入口位于進水段上，成水平方向，吐出口在水段上垂直向上，其揚程可根據使用需要而增減水泵級數。水泵裝配良好與否，對性能影響關系很大，尤其是各個葉輪的口出與導翼的進出中心，其中稍有偏差即將使水泵的流量減少，揚程降低效率差，故在檢修裝配時務必注意。
D型臥式多級離心泵主要零件有:進水段、中段、出水段、葉輪、導翼擋板、出水段導翼、軸、密封環、平衡環、軸套、尾蓋及軸承體。
進水段、中段、導葉擋板、出水段導翼、出水段及尾蓋均為鑄鐵制成，共同形成泵的工作室。
葉輪為優質鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必然存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗。
軸為優質炭素鋼制成，中間裝有葉輪，用鍵、軸套及軸套螺母固定在軸上。軸的一端裝聯軸器部件，與電機直接連接。
密封環為鑄鐵制成，防止水泵高壓水漏回進水部分，分別固定在進水段與中段之上，為易損件，磨損后可用備件更換。
平衡環為鑄鐵制成，固定在出水段上，它與平衡共同組成平衡裝置。
平衡盤為耐磨鑄鐵制成，裝在軸上，位于出水段與尾蓋之間，平衡軸向力。
軸套為鑄鐵制成，位于填料室處，作固定葉輪和保護泵軸入用，為易損件，磨損后可用備件更換。
軸承是單列向心球軸承，采用鈣基潤滑脂潤滑。
填料起密封作用，防止空氣進入和大量液體漏出，填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的松緊程度必須適當，不可太緊亦不可太松，以液體能一滴一滴的滲出為準。如果填料太緊，軸套容易發熱，同時耗費功率。填料太松，由于液體流失要降低水泵的效率。

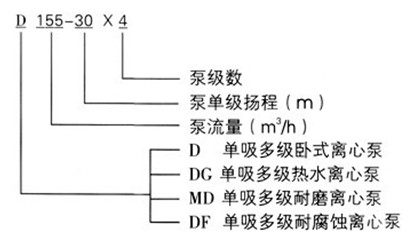

D臥式多級離心泵型號意義

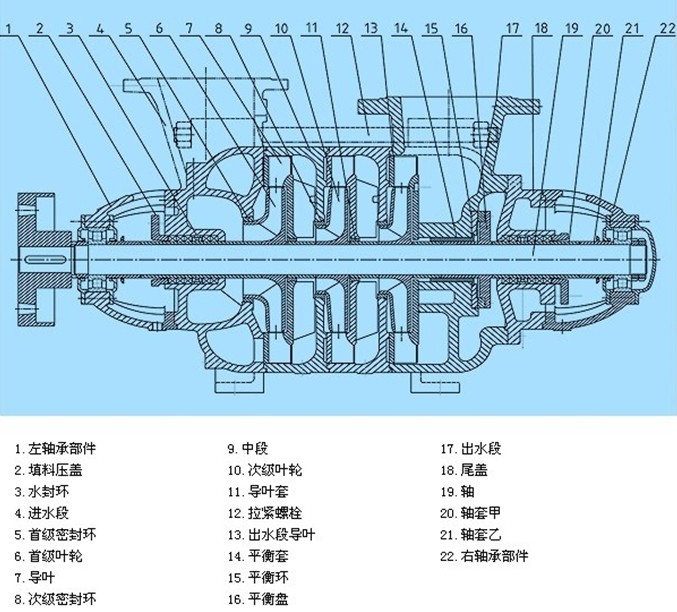

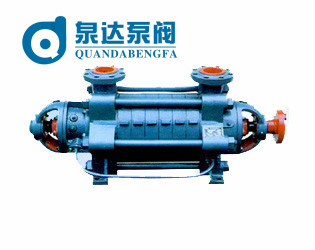

D臥式多級離心泵結構
D臥式多級離心泵參數
|
型號 |
流量 |
揚程 |
轉速 |
功率(kw) |
效率% |
允許汽蝕余量m |
|
|
軸功率 |
電機功率 |
||||||
|
50D8×2 |
18 |
19 |
2950 |
1.5 |
2.2 |
62 |
2.3 |
|
50D8×3 |
18 |
28.5 |
2950 |
2.25 |
3 |
62 |
2.3 |
|
50D8×4 |
18 |
38 |
2950 |
3 |
4 |
62 |
2.3 |
|
50D8×5 |
18 |
47.5 |
2950 |
3 .75 |
5.5 |
62 |
2.3 |
|
50D8×6 |
18 |
57 |
2950 |
4.5 |
5.5 |
62 |
2.3 |
|
50D8×7 |
18 |
66.5 |
2950 |
5.25 |
7.5 |
62 |
2.3 |
|
50D8×8 |
18 |
76 |
2950 |
6 |
7.5 |
62 |
2.3 |
|
50D8×9 |
18 |
85.5 |
2950 |
6.75 |
7.5 |
62 |
2.3 |
|
50D8×10 |
18 |
95 |
2950 |
7.5 |
11 |
62 |
2.3 |
|
50D8×11 |
18 |
104.5 |
2950 |
8.25 |
11 |
62 |
2.3 |
|
50D8×12 |
18 |
114 |
2950 |
9 |
11 |
62 |
2.3 |
|
80D12×2 |
32.4 |
22.7 |
2950 |
2.68 |
3 |
75 |
2.8 |
|
80D12×3 |
32.4 |
34.05 |
2950 |
4.02 |
5.5 |
75 |
2.8 |
|
80D12×4 |
32.4 |
45.4 |
2950 |
5.36 |
7.5 |
75 |
2.8 |
|
80D12×5 |
32.4 |
56.75 |
2950 |
6.7 |
7.5 |
75 |
2.8 |
|
80D12×6 |
32.4 |
68.1 |
2950 |
8.04 |
11 |
75 |
2.8 |
|
80D12×7 |
32.4 |
79.45 |
2950 |
9.38 |
11 |
75 |
2.8 |
|
80D12×8 |
32.4 |
90.8 |
2950 |
10.72 |
15 |
75 |
2.8 |
|
80D12×9 |
32.4 |
102.15 |
2950 |
11.06 |
15 |
75 |
2.8 |
|
80D12×10 |
32.4 |
113.5 |
2950 |
13.4 |
15 |
75 |
2.8 |
|
80D12×11 |
32.4 |
124.85 |
2950 |
14.74 |
18.5 |
75 |
2.8 |
|
80D12×12 |
32.4 |
136.2 |
2950 |
16.08 |
18.5 |
75 |
2.8 |
|
100D16×2 |
54 |
35.2 |
2950 |
7.2 |
11 |
71.5 |
3.3 |
|
100D16×3 |
54 |
52.8 |
2950 |
10.8 |
15 |
71.5 |
3.3 |
|
100D16×4 |
54 |
70.4 |
2950 |
14.4 |
18.5 |
71.5 |
3.3 |
|
100D16×5 |
54 |
88 |
2950 |
18 |
22 |
71.5 |
3.3 |
|
100D16×6 |
54 |
105.6 |
2950 |
21.6 |
30 |
71.5 |
3.3 |
|
100D16×7 |
54 |
123.2 |
2950 |
25.2 |
30 |
71.5 |
3.3 |
|
100D16×8 |
54 |
140.8 |
2950 |
28.8 |
37 |
71.5 |
3.3 |
|
100D16×9 |
54 |
158.4 |
2950 |
32.4 |
37 |
71.5 |
3.3 |
|
100D16×10 |
54 |
176 |
2950 |
36 |
45 |
71.5 |
3.3 |
|
100D16×11 |
54 |
198.6 |
2950 |
39.6 |
55 |
71.5 |
3.3 |
|
100D16×12 |
54 |
211.2 |
2950 |
43.2 |
55 |
71.5 |
3.3 |
|
125D15×2 |
108 |
40 |
2950 |
15.6 |
18.5 |
76 |
4 |
|
125D15×3 |
108 |
60 |
2950 |
23.4 |
30 |
76 |
4 |
|
125D15×4 |
108 |
80 |
2950 |
31.2 |
37 |
76 |
4 |
|
125D15×5 |
108 |
100 |
2950 |
39 |
45 |
76 |
4 |
|
125D15×6 |
108 |
120 |
2950 |
46.8 |
55 |
76 |
4 |
