SG管道增壓泵簡介
SG管道泵是為了高層建筑增壓送水，解決管道壓力過低而研制的新式立式單級離心泵，比目前應用的臥式離心泵具有很大的優越性。由于采用先進的機械密封，電機主軸直接按裝葉輪，幫有漏損少、效率高、耗電省、結構緊湊、體積小、重量輕、裝修方便，并可根據揚程與流量的需要采用并串聯使用等特點。該泵做為常規離心泵的換代產品，代替了多種老式泵，目前已廣泛應用于各行業，已成普遍趨勢。該泵延伸產品有SGR熱水管道泵，SGB防爆管道泵。
SG管道增壓泵使用環境要求
1、進口管水壓不大于3公斤/厘米2。
2、水質為清水，不應有纖維或固體顆粒，對熱水應為軟水。
3、介質溫度：冷水不低于0℃。
4、周?chē)h(huán)境溫度不超過±45℃。
5、電源電壓為380V，部分為220V。
注意：選用時按使用介質的情況選擇相應型號；對于特殊介質，訂貨時應特別注明，以便廠家?guī)椭x擇或特殊加工。
SG管道增壓泵應用
主要適用于高層建筑，園林噴灌，管道增壓，冷熱水循環，易燃易爆液體與腐蝕性液體輸送及各種鍋爐，供水、暖通、化工、石油管道設備配套。
（1）SG普通型管道泵（冷水）適用于高層建筑增壓送水，園林噴灌、冷卻塔上水、遠距離輸水、制冷沖洗、浴室等冷暖流水循環加壓。使用溫度80℃以下。
（2）SGR熱水型管道泵適用于暖房、鍋爐等行業的高溫?zé)崴鰤貉h(huán)。使用溫度140℃以下。
（3）SGP耐腐蝕型管道泵是輸送腐蝕介質的不銹鋼管道泵，適用于食品、制藥、釀造、化工等行業的工藝流程中使用。使用溫度100℃以下。
（4）SGB防爆型管道泵適用于石油、化學液體無腐蝕性易燃易爆液體輸送。使用溫度80℃以下。
（5）SGPB防腐防爆型管道泵適用于化工、化學液體等帶腐蝕性易燃易爆液體輸送。使用溫度140℃以下。

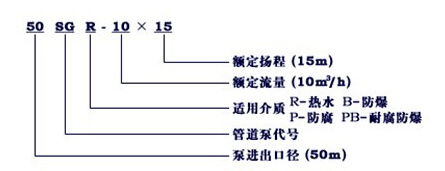

SG管道增壓泵型號表示方法
SG管道增壓泵選型參數
|
管道泵型號 |
口徑 mm |
流量 （m3/ h） |
揚程 mm |
效率 % |
電機功率Kw |
電壓 v |
轉速（r/min） |
|
15SG0.6-5管道泵 |
15 |
0.6 |
5 |
60 |
0.04 |
220 |
2800 |
|
15SG1.8-10管道泵 |
15 |
1.8 |
10 |
60 |
0.12 |
220 |
2800 |
|
20SG2-8管道泵 |
20 |
2 |
8 |
60 |
0.12 |
220 |
2800 |
|
20SG3-14管道泵 |
20 |
3 |
14 |
60 |
0.25 |
220 |
2800 |
|
20SG3-30管道泵 |
20 |
3 |
30 |
60 |
0.75 |
220 |
2800 |
|
25SG2.5-15管道泵 |
25 |
2.5 |
15 |
60 |
0.25 |
220 |
2800 |
|
25SG4-20管道泵 |
25 |
4 |
20 |
60 |
0.75 |
220 |
2800 |
|
25SG3-30管道泵 |
25 |
3 |
30 |
60 |
0.75 |
220 |
2800 |
|
32SG5-20管道泵 |
32 |
5 |
20 |
60 |
0.75 |
220 |
2800 |
|
40SG5-8管道泵 |
40 |
5 |
8 |
60 |
0.75 |
220 |
2800 |
|
40SG6-20管道泵 |
40 |
6 |
20 |
60 |
0.75 |
220 |
2800 |
|
50SG10-7.5管道泵 |
50 |
10 |
7.5 |
55 |
0.75 |
220 |
2800 |
|
50SG10-15管道泵 |
50 |
10 |
15 |
60 |
0.75 |
220 |
2800 |
|
25SG4-20管道泵 |
25 |
4 |
20 |
60 |
0.75 |
380 |
2800 |
|
25SG3-30管道泵 |
25 |
3 |
30 |
60 |
0.75 |
380 |
2800 |
|
25SG6.5-30管道泵 |
25 |
6.5 |
30 |
60 |
1.5 |
380 |
2800 |
|
25SG10-50管道泵 |
25 |
10 |
50 |
60 |
4 |
380 |
2800 |
|
32SG5-20管道泵 |
32 |
5 |
20 |
60 |
0.75 |
380 |
2800 |
|
32SG8-30管道泵 |
32 |
8 |
30 |
65 |
1.5 |
380 |
2800 |
|
32SG15-40管道泵 |
32 |
15 |
40 |
60 |
4 |
380 |
2800 |
|
32SG12-50管道泵 |
32 |
12 |
50 |
60 |
4 |
380 |
2800 |
|
32SG14-80管道泵 |
32 |
14 |
80 |
60 |
0.75 |
380 |
2800 |
|
40SG6-20管道泵 |
40 |
6 |
20 |
60 |
0.75 |
380 |
2800 |
|
40SG9-30管道泵 |
40 |
9 |
30 |
65 |
1.5 |
380 |
2800 |
|
40SG18-40管道泵 |
40 |
18 |
40 |
60 |
4 |
380 |
2800 |
|
40SG15-50管道泵 |
40 |
15 |
50 |
70 |
4 |
380 |
2800 |
|
40SG18-65管道泵 |
40 |
18 |
65 |
65 |
7.5 |
380 |
2800 |
|
40SG15-80管道泵 |
40 |
15 |
80 |
65 |
7.5 |
380 |
2800 |
|
50SG10-7.5管道泵 |
50 |
10 |
7.5 |
55 |
0.75 |
380 |
2800 |
|
50SG10-15管道泵 |
50 |
10 |
15 |
60 |
0.75 |
380 |
2800 |
|
50SG12-25管道泵 |
50 |
12 |
25 |
65 |
1.5 |
380 |
2800 |
|
50SG15-30管道泵 |
50 |
15 |
30 |
65 |
2.2 |
380 |
2800 |
|
50SG18-40管道泵 |
50 |
18 |
40 |
65 |
4 |
380 |
2800 |
|
50SG16-50管道泵 |
50 |
16 |
50 |
65 |
4 |
380 |
2800 |
|
50SG20-65管道泵 |
50 |
20 |
65 |
65 |
7.5 |
380 |
2800 |
|
50SG25-80管道泵 |
50 |
25 |
80 |
65 |
15 |
380 |
2800 |
|
50SG30-100管道泵 |
50 |
30 |
100 |
65 |
22 |
380 |
2800 |
|
65SG30-15管道泵 |
65 |
30 |
15 |
65 |
2.2 |
380 |
2800 |
|
65SG30-27管道泵 |
65 |
30 |
27 |
65 |
4 |
380 |
2800 |
|
65SG40-40管道泵 |
65 |
40 |
40 |
65 |
7.5 |
380 |
2800 |
|
65SG30-50管道泵 |
65 |
30 |
50 |
65 |
7.5 |
380 |
2800 |
|
65SG50-65管道泵 |
65 |
50 |
65 |
65 |
15 |
380 |
2800 |
|
65SG40-80管道泵 |
65 |
40 |
80 |
65 |
18.5 |
380 |
2800 |
|
65SG45-100管道泵 |
65 |
45 |
100 |
65 |
22 |
380 |
2800 |
|
80SG35-20管道泵 |
80 |
35 |
20 |
65 |
4 |
380 |
2800 |
|
80SG50-30管道泵 |
80 |
50 |
30 |
65 |
7.5 |
380 |
2800 |
|
80SG70-40管道泵 |
80 |
70 |
40 |
65 |
15 |
380 |
2800 |
|
80SG60-50管道泵 |
80 |
60 |
50 |
65 |
15 |
380 |
2800 |
|
80SG80-65管道泵 |
80 |
80 |
65 |
65 |
22 |
380 |
2800 |
|
80SG70-80管道泵 |
80 |
70 |
80 |
65 |
22 |
380 |
2800 |
|
80SG55-100管道泵 |
80 |
55 |
100 |
65 |
30 |
380 |
2800 |
|
100SG40-18管道泵 |
100 |
40 |
18 |
65 |
4 |
380 |
2800 |
|
100SG50-30管道泵 |
100 |
50 |
30 |
65 |
7.5 |
380 |
2800 |
|
100SG70-40管道泵 |
100 |
70 |
40 |
65 |
15 |
380 |
2800 |
|
100SG60-50管道泵 |
100 |
60 |
50 |
70 |
15 |
380 |
2800 |
|
100SG80-65管道泵 |
100 |
80 |
65 |
70 |
22 |
380 |
2800 |
|
100SG75-78管道泵 |
100 |
75 |
78 |
70 |
22 |
380 |
2800 |
|
100SG100-60管道泵 |
100 |
100 |
60 |
70 |
30 |
380 |
2800 |
|
100SG65-100管道泵 |
100 |
65 |
100 |
70 |
30 |
380 |
2850 |
|
125SG80-18管道泵 |
125 |
80 |
18 |
70 |
7.5 |
380 |
1450 |
|
150SG100-15管道泵 |
150 |
100 |
15 |
70 |
7.5 |
380 |
1450 |
|
150SG140-26管道泵 |
150 |
140 |
26 |
70 |
18.5 |
380 |
1450 |
|
150SG160-40管道泵 |
150 |
160 |
40 |
70 |
30 |
380 |
2800 |
|
150SG200-50管道泵 |
150 |
200 |
50 |
70 |
37 |
380 |
2800 |
|
150SG220-65管道泵 |
150 |
170 |
65 |
70 |
55.5 |
380 |
2800 |
|
150SG170-180管道泵 |
150 |
200 |
180 |
70 |
55.5 |
380 |
2800 |
|
200SG200-20管道泵 |
200 |
200 |
20 |
70 |
18.5 |
380 |
1450 |
|
200SG200-35管道泵 |
200 |
200 |
35 |
70 |
30 |
380 |
2800 |
|
200SG200-44管道泵 |
200 |
200 |
44 |
70 |
37 |
380 |
2800 |
|
200SG240-60管道泵 |
200 |
240 |
60 |
70 |
55.5 |
380 |
2800 |
|
200SG200-75管道泵 |
200 |
200 |
75 |
70 |
55.5 |
380 |
2800 |
|
250SG380-22管道泵 |
250 |
380 |
22 |
70 |
37 |
380 |
1450 |
|
250SG500-30管道泵 |
250 |
500 |
30 |
70 |
55 |
380 |
1450 |
|
300SG400-20管道泵 |
300 |
400 |
20 |
70 |
37 |
380 |
1450 |
|
300SG500-30管道泵 |
300 |
500 |
30 |
70 |
55 |
380 |
1450 |
|
350SG800-20管道泵 |
350 |
800 |
20 |
70 |
55 |
380 |
1450 |
|
400SG1000-18管道泵 |
400 |
1000 |
18 |
70 |
55 |
380 |
1450 |
|
500SG1200-15管道泵 |
500 |
1200 |
15 |
70 |
55 |
380 |
1450 |
|
500SG800-20管道泵 |
500 |
800 |
20 |
70 |
55 |
380 |
1450 |

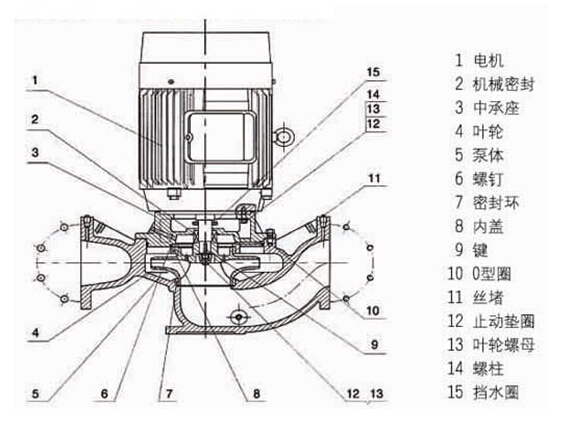

SG管道增壓泵內部結構說明
SG管道增壓泵正確操作方法
1.把所有待裝的零部件擦洗干凈。
2.在電機主軸上裝機械密封，在機械密封動、靜環配合的表面，加少量潔凈的透平油或20號機油。
3.裝葉輪，用葉輪螺母緊固。
4.裝"0"型圈，把泵體與電機端蓋用螺栓緊詞。注意使葉輪前蓋板與泵體間隙為2十0.5毫米，葉輪進口外圈與泵體保證一定的運轉間隙。
5.拆卸順序與此相反。
SG型管道泵安裝與使用
1.用橡膠墊圈與螺栓把泵體兩端法蘭與管路法蘭連接好，即完成按裝。為了使用與維修方便，在泵的進、出口管路上均應按裝一只調節閥。
2.打開進口調節閥， 使水進入泵中，以保持密封腔內充滿液體（否則會研損密封），關閉出口閥。
3.接通電源，點動確定正確轉向。
4.轉向確定后，使泵啟動、運轉。
5.調節出口閥開度， 使泵在設計點附近運行，據泵的額定流量和揚程附近。〔為此，最好在出口法蘭附近裝一只壓力表）。注意:本泵嚴禁缺水運轉，以免損壞密封件。
SG管道增壓泵故障排除方法
|
故障 |
原因 |
排除方法 |
|
SG型管道泵不出水 |
注入水泵的水不免，旋轉方向不對，葉輪流道堵塞。 |
再往水泵內注水，輸通葉輪流產，調正旋轉方向。 |
|
SG型管道泵流量不足 |
水泵部分淤塞，轉數太低，葉輪損壞，出口閥開度過大。 |
清洗耳恭聽水泵及管子，更換葉輪，增加水泵軸轉數，調節出口閥。 |
|
SG型管道泵出口壓力不足 |
液體中有空氣，轉速太低葉輪損壞，出口閥開度過大。 |
排除液體中空氣，增加泵轉速，更換葉輪，調小出口閥。 |
|
SG型管道泵消耗功率過大 |
機械缺陷如運轉間隙過小，電機軸彎，螺栓松動等，泵在太大的流量下工作即泵在遠低于額定揚程下工作。 |
檢查機械部分及時調整處理，調節器正出口閥使泵在額定流量和揚程附近工作。 |
|
SG型管道泵振動 |
管道系統支撐不好，葉輪部分堵塞造成不平衡產生氣蝕，液體中有空氣。 |
檢查泵支撐部門，擰緊螺母，輸通葉輪使其平衡，排除空氣。 |
|
SG型管道泵漏水 |
機械密封損壞，O型圈損壞，泵體漏水。 |
更換機械密封及O型圈，焊接泵體漏水處。 |
|
SG型管道泵噪音過重 |
軸承過熱缺油，水泵負荷過生重。 |
軸承處加油，按4排除。 |
訂貨請盡量提供：
1.型號2.口徑3.揚程4.流量5.電機功率（KW）6.轉速（R/min）7.材質8.電壓（V）
