LG立式多級離心泵立式安裝，電機軸與泵軸通過爪型聯軸器聯接，具有結構緊湊、噪聲低、占地面積小的優點，該款離心泵主要應用于高層建筑供水，也可應用于廠礦、企業給水排水以及低壓鍋爐循環用水。
LG立式多級離心泵用途
主要用于高層建筑生活、消防、采暖、空調系統給水、賓館飯店、大型商場、寫字樓等高層建筑，工礦企業市政工程給排水、消防、噴淋系統給水及鍋爐給水、化工流程補給水等場合。LG型立式多級泵優勢有哪些？
LG立式多級離心泵立式結構，安裝調試方便，獨特設計的電機和泵體采用聯體機座，同心度，加工精度高，占地面積大大減少，縮減了建筑投資。底腳穩固、結構緊湊，精美的鑄造和外觀處理賦予立式多級泵新的美感，使產品煥發藝術的魅力，可以和國外著名廠家多級泵媲美。
軸承采用國際著名品牌精密軸承，精度高，可靠性好，壽命長。
軸封采用填料或機械密封，后者為前者的改進型：采用不銹鋼、鈦化鎢、氟橡膠等材料制成，耐高溫，運行壽命長，無滲漏，對軸無磨損，保證工作環境整潔。
葉輪及轉動磨擦件均采用合金制造，耐腐蝕，不生銹，同時可避免產生銹水，堵塞噴淋等消防器件，延長了泵使用壽命。
LG立式多級離心泵使用要求
是離心泵的一種組合形式，在工作原理上，遵從離心泵的一般規律。多級泵，利用油類密封各運動部件之間的間隙，減少有害空間的一種旋轉變容真空泵。這種多級泵通常帶有氣鎮裝置，保證多級抽取物料或加壓時的完整性。
空氣的比重遠小于要輸送的介質，不排氣灌水無法使葉輪帶動介質產生離心作用從而達到抽送的目的。如果泵體內有空氣達不到額定的壓力，不能抽送，也就會產生空轉，就失去了抽送的功能了。
有關排氣的理論基礎,就是"氣縛"現象,如果多級泵的位置低于槽內液面，則啟動時無需灌泵。泵的位置低于槽內葉面的話，介質在重力作用下肯定會流入泵體，當然不用灌泵了，這些都是外在的因素，要真正解決這個問題，要從泵本身著手。
LG立式多級離心泵內部結構
LG型立式多級泵為立式結構，其吸入口位于泵座上，吐出口位于后段上，呈180°水平方向布置，根據需要，吸入口和吐出口也可以呈0°、90°、270°布置，可根據揚程的需要選擇水泵的級數。
LG型立式多級泵的主要零件有：泵座、中段、后段、葉輪、導葉套、導葉、后導葉、支座、電機座、軸、軸承、軸套、密封環、平衡鼓、平衡鼓套等。(25LG、32LG和40LG三種泵沒有平衡鼓和平衡鼓套，而設有水封環，裝在填料腔的底部)。泵座、中段、后段、葉輪、導葉套、導葉、后導葉、支座、電機座、軸套乙、密封環均為鑄鐵制成。泵軸為優質合金結構鋼制成，中間有葉輪、軸套乙、平衡鼓、用鍵和小圓螺母固定在軸上組成轉子部件，軸的下端裝有軸套甲與滑動軸套相配合，軸的上端裝有兩個角接觸球軸承，借以支承轉子部件，泵軸的最上端與電機軸的下端通過爪型聯軸器聯接。密封裝置采用軟填料密封和機械密封。在采用軟 填料密封時，與之相摩擦的軸套丙為優質碳素鋼制成，并經淬火處理，以增加面磨性。葉輪為鑄鐵制成，由于葉輪前后受壓不等，必然存在軸向力，此軸向力絕大部分由平衡鼓來承擔。(25LG、32LG和40LG則由水封環組成平衡管路承擔)，其余小部分殘余軸向力由軸上端的兩個角接觸球軸承來承受，由平衡鼓和平衡鼓套組成的平衡裝置，磨損后可以更換。在泵座、中段上分別裝有密封環和口環、用以減少高壓水漏回進水部分，密封環磨損后可更換。泵上端的角接觸球軸承用鈣基黃油潤滑，下端的滑動軸承(軸瓦)以泵輸送的液體潤滑，泵的旋轉方向，從電機端看為逆時針方向轉動。

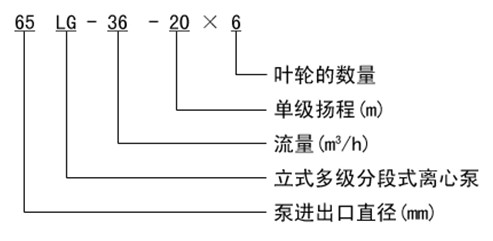

LG立式多級離心泵型號意義
LG立式多級離心泵和單級離心泵的區別
1、單級泵是指只有一只葉輪的泵，最高揚程只有125米；
2、LG型立式多級泵是指有兩只或兩只以上葉輪的泵，最高揚程可以超過125米；多級泵在單級泵揚程需要必須配兩級電機的情況下，可以通過增加葉輪個數來配用四級電機，從而可以提高泵使用壽命和降低機組噪音，但是多級泵維修相對單級泵來說要困難一點。
3、在泵實際需要揚程小于125米時，可根據泵房面積、泵價格（多級泵一般比單級泵價格偏高）、等因素綜合考慮該選用單級泵還是多級泵。
隨著技術的進步，單級葉輪的泵可通過提高泵的轉速來提高泵的揚程，可代替多級泵，只是價格貴一點。
LG立式多級離心泵安裝要求
1、LG型立式多級泵安裝時管路重量不應承受在泵上，否則易損壞水泵；
2、LG型立式多級泵與電機是整體結構，出廠時已由公司校正，所以安裝時無需調整，因此安裝時十分方便；
3、安裝時必須擰緊地腳螺栓，且每間隔一定時段應對泵進行檢查防止其松動，以免水泵啟動時發生劇烈振動而影響泵的性能。
4、安裝LG型立式多級泵前應仔細檢查泵流道內有無影響水泵運行的硬質物（如石塊、鐵砂等）以免水泵運行時損壞過流部件；
5、為了維修方便和使用安全，在泵的進出口管路上安裝一只調節閥及在泵進出口附近安裝一只壓力表，對于高揚程泵，為防止水錘，還應在出口閘閥前安裝一只止回閥以應付突然斷電等失去動力事故，從而確保水泵在最佳工況下運行，增長水泵的使用壽命。
6、泵用于有吸程場合，應裝有底閥，并且進口管路不應有過多彎道，同時不得有漏水、漏氣現象，以免影響水泵的吸入性能。
7、為不使雜質進入泵內而堵塞流道影響性能，應在泵進口前面安裝過濾器。
8、安裝管路前轉動LG型立式多級泵的轉子部件，應無摩擦聲或卡死現象，否則應將泵拆開檢查原因。
LG立式多級離心泵選型參數
|
型號 |
流量 |
揚程 |
轉速 |
功率(kW) |
效率 |
必需 |
葉輪外徑 |
|
|
(m3/h) |
(m) |
(r/min) |
軸功率 |
電機功率 |
(%) |
汽蝕余量(m) |
(mm) |
|
|
25LG3-10×2 |
3 |
20 |
2900 |
0.39 |
0.75 |
42 |
2 |
98 |
|
25LG3-10×3 |
3 |
30 |
2900 |
0.58 |
1.1 |
42 |
2 |
98 |
|
25LG3-10×4 |
3 |
40 |
2900 |
0.78 |
1.5 |
42 |
2 |
98 |
|
25LG3-10×5 |
3 |
50 |
2900 |
0.97 |
1.5 |
42 |
2 |
98 |
|
25LG3-10×6 |
3 |
60 |
2900 |
1.17 |
2.2 |
42 |
2 |
98 |
|
25LG3-10×7 |
3 |
70 |
2900 |
1.36 |
2.2 |
42 |
2 |
98 |
|
25LG3-10×8 |
3 |
80 |
2900 |
1.56 |
2.2 |
42 |
2 |
98 |
|
25LG3-10×9 |
3 |
90 |
2900 |
1.75 |
2.2 |
42 |
2 |
98 |
|
25LG3-10×10 |
3 |
100 |
2900 |
1.95 |
3 |
42 |
2 |
98 |
|
25LG3-10×11 |
3 |
110 |
2900 |
2.14 |
3 |
42 |
2 |
98 |
|
25LG3-10×12 |
3 |
120 |
2900 |
2.33 |
4 |
42 |
2 |
98 |
|
25LG3-10×13 |
3 |
130 |
2900 |
2.53 |
4 |
42 |
2 |
98 |
|
25LG3-10×14 |
3 |
140 |
2900 |
2.72 |
4 |
42 |
2 |
98 |
|
25LG3-10×15 |
3 |
150 |
2900 |
2.92 |
4 |
42 |
2 |
98 |
|
32LG6.5-15×2 |
6.5 |
30 |
2900 |
1 |
1.5 |
53 |
2.4 |
116 |
|
32LG6.5-15×3 |
6.5 |
45 |
2900 |
1.5 |
2.2 |
53 |
2.4 |
116 |
|
32LG6.5-15×4 |
6.5 |
60 |
2900 |
2 |
3 |
53 |
2.4 |
116 |
|
32LG6.5-15×5 |
6.5 |
75 |
2900 |
2.5 |
4 |
53 |
2.4 |
116 |
|
32LG6.5-15×6 |
6.5 |
90 |
2900 |
3 |
4 |
53 |
2.4 |
116 |
|
32LG6.5-15×7 |
6.5 |
105 |
2900 |
3.5 |
5.5 |
53 |
2.4 |
116 |
|
32LG6.5-15×8 |
6.5 |
120 |
2900 |
4 |
5.5 |
53 |
2.4 |
116 |
|
40LG12-15×2 |
12 |
30 |
2900 |
1.63 |
2.2 |
60 |
2.9 |
120 |
|
40LG12-15×3 |
12 |
45 |
2900 |
2.45 |
3 |
60 |
2.9 |
120 |
|
40LG12-15×4 |
12 |
60 |
2900 |
3.27 |
4 |
60 |
2.9 |
120 |
|
40LG12-15×5 |
12 |
75 |
2900 |
4.08 |
5.5 |
60 |
2.9 |
120 |
|
40LG12-15×6 |
12 |
90 |
2900 |
4.9 |
5.5 |
60 |
2.9 |
120 |
|
40LG12-15×7 |
12 |
105 |
2900 |
5.72 |
7.5 |
60 |
2.9 |
120 |
|
40LG12-15×8 |
12 |
120 |
2900 |
6.54 |
7.5 |
60 |
2.9 |
120 |
|
50LG24-20×2 |
24 |
40 |
2950 |
3.79 |
5.5 |
69 |
3.15 |
134 |
|
50LG24-20×3 |
24 |
60 |
2950 |
5.68 |
7.5 |
69 |
3.15 |
134 |
|
50LG24-20×4 |
24 |
80 |
2950 |
7.58 |
11 |
69 |
3.15 |
134 |
|
50LG24-20×5 |
24 |
100 |
2950 |
9.47 |
11 |
69 |
3.15 |
134 |
|
50LG24-20×6 |
24 |
120 |
2950 |
11.37 |
15 |
69 |
3.15 |
134 |
|
65LG36-20×2 |
36 |
40 |
2950 |
5.41 |
7.5 |
72.5 |
3.4 |
136 |
|
65LG36-20×3 |
36 |
60 |
2950 |
8.11 |
11 |
72.5 |
3.4 |
136 |
|
65LG36-20×4 |
36 |
80 |
2950 |
10.82 |
15 |
72.5 |
3.4 |
136 |
|
65LG36-20×5 |
36 |
100 |
2950 |
13.52 |
18.5 |
72.5 |
3.4 |
136 |
|
65LG36-20×6 |
36 |
120 |
2950 |
16.23 |
22 |
72.5 |
3.4 |
136 |
|
80LG50-20×2 |
50 |
40 |
2950 |
7.26 |
11 |
75 |
3.8 |
135 |
|
80LG50-20×3 |
50 |
60 |
2950 |
10.89 |
15 |
75 |
3.8 |
135 |
|
80LG50-20×4 |
50 |
80 |
2950 |
14.52 |
18.5 |
75 |
3.8 |
135 |
|
80LG50-20×5 |
50 |
100 |
2950 |
18.16 |
22 |
75 |
3.8 |
135 |
|
80LG50-20×6 |
50 |
120 |
2950 |
21.78 |
30 |
75 |
3.8 |
135 |
訂貨請盡量提供：
1.型號2.口徑3.揚程（m）4.流量5.電機功率（KW）6.轉速（R/min）7.材質不否帶附件8.電壓（V）
